Dataviz Quiz

quiz

Ce billet est une transcription linéaire partielle d'un meetup qui s'est déroulé en Janvier 2020 à la WildCodeSchool à Toulouse.


Pour chaque exercice il faut proposer une représentation visuelle qui:

  • répond à la question posée
  • respecte (ou pas) les bonnes pratiques

L'utilisation d'un outil est préférable, mais un croquis papier/crayon est acceptable.

Conseils: Attention aux unités, échelles, légendes,couleurs et titre, ne pas oublier qu'il n'y a pas une seule bonne solution.

Les exercices sont indépendants, il n'est pas indispensable de répondre à tout.

Il est permis et encouragé de représenter le résultat d'un calcul plutôt que les données brutes si c'est plus clair.

Par exemple, % plutôt que valeur, écart entre deux valeurs successives plutot que les valeurs, ...

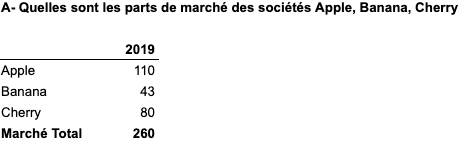

Parts de marché

partsseul

Apparemment facile. Un bon gros camembert devrait faire l'affaire. N'est ce pas de cette manière que les parts de marché sont représentées depuis la nuit des temps ?

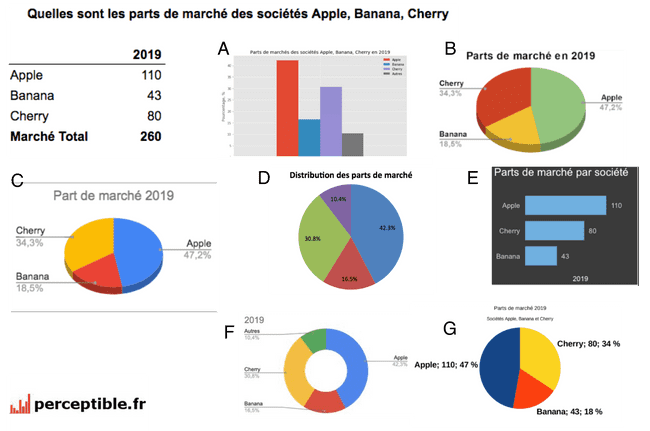

Les différentes propositions des participants

PosterPie

Mais il y a un petit piège. Le lecteur attentif aura remarqué que la somme des revenus des sociétés A, B , C est inférieur au marché total. Le camembert est le TOUT qui se décompose en parties. Oublier une partie revient à tromper le lecteur. Il y a donc une catégorie Autres qui vaut 27 et qui mérite sa tranche: solutions D ou F. Ou alors solutions A ou E sous forme de barres.

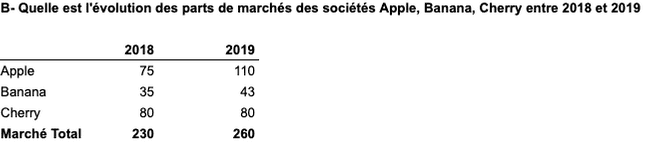

Evolution de parts de marché

partsevol

Le cas est plus complexe. Bien sûr il est possible de tenter la juxtaposition de 2 camemberts (avant/après) mais on sent bien que cela ne doit pas être la meilleure solution. N'est ce pas ?

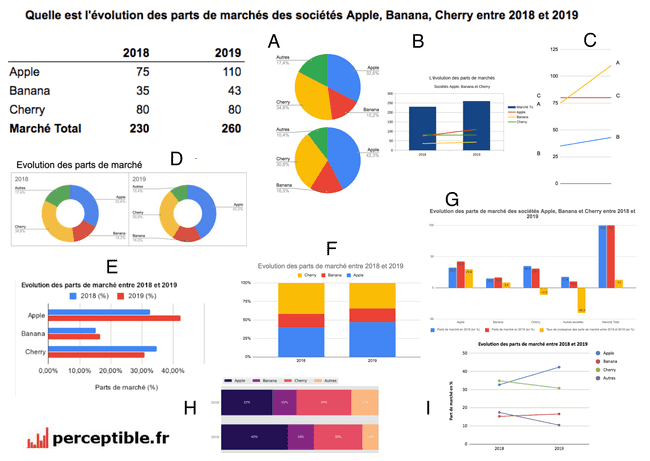

Les différentes propositions des participants


Effectivement. Il est déjà difficile de jauger deux tranches d'un même camembert alors pensez donc, deux camemberts côte à côte.


Evolution

Non la bonne solution consiste à abandonner les camemberts et à représenter les évolutions de valeurs. Et quoi de mieux qu'un diagramme de pentes (slope chart). Solutions proposées C, I ou B.

Pour aller plus loin

Il y a d'autres questions/ challenges qui ont été traitées lors de ce meetup. Contactez nous si vous êtes intéressé.
